Жидкий цинковый очиститель типа XY - XG - 3 - это наша компания для производителей горячего цинка, часто встречающихся с высоким содержанием железа в цинковой жидкости, высоким качеством примеси, плохой текучестью, покрытием поверхности частиц, морщин и других явлений, специально организованных отечественными экспертами и научно - техническими работниками многих дисциплин кропотливо разработанных технических продуктов. Он эффективно решает эту проблему и заполняет внутренние пробелы. Испытание и использование достигли желаемого эффекта, который был хорошо воспринят пользователями. В настоящее время этот продукт находится в декларации.
Замечания
Тщательно выполняйте работу по предварительной обработке, чтобы устранить вредные примеси в цинковый горшок, чтобы помочь покрытию, чтобы удалить кислоту, обезжелезить обработку, перед обработкой дрейфующей воды хорошо течет.
Из - за большей летучести продукта скорость работы во втором разделе выше;
Чтобы предотвратить опасность выброса цинка, операторы должны носить средства защиты труда. Осторожно оперируйте, внимание безопасности!

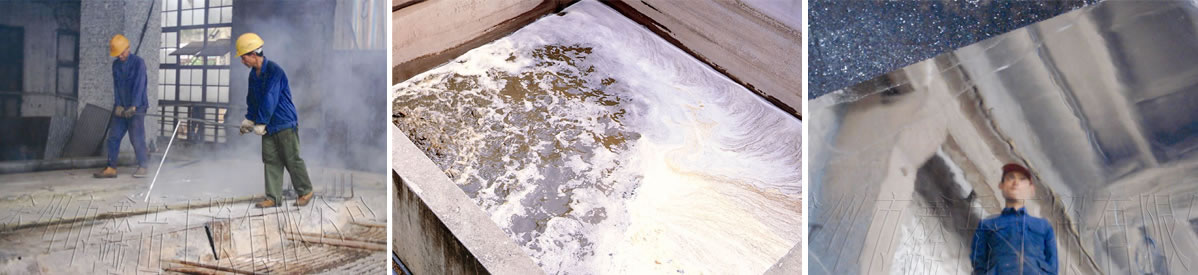

Метод очистки цинка
Поддерживайте температуру печи в диапазоне 450°C - 470°C.
Используйте коробку с отверстием, чтобы загрузить сухой изоляционный кирпич (с сильной всасываемостью), чтобы быстро залить очиститель, вставить цинковый раствор взад и вперед, чтобы подтолкнуть, пока кипение не закончится, выдвинуть коробку с отверстием.
Очистить поверхность цинка от суспензии; Распыление хлорида аммония (1 - 1,5 кг / м2) для дальнейшего удаления поверхностных примесей.
Повторите эти шаги три - четыре раза.
Равномерное распределение добавляется в сплав 0,5% и повторяется один раз после полного плавления. (Постепенная замена может быть использована в случае избыточного содержания алюминия или других сплавов в исходном цинковом растворе).
Поддержание температуры 430°C - 440°C статическое 6 - 12 часов (чем дольше, тем лучше).
Небольшое пробное покрытие (температура 430°C, время погружения цинка остается неизменным) измеряет массу и толщину поверхности, если толщина слишком большая, добавьте 0,1% сплава.
При использовании цинка добавляется сплав одновременно до 1,5% содержания сплава в цинковой жидкости.
После полного легирования температура цинка при работе рекомендуется контролировать около 440°C ±5 °C, скорость движения увеличивается на 1,5 м / мин.
